3D-печать
1. Введение
3D Печать также называется аддитивным производством, которое представляет собой созданиетрехмерный объект из CAD модель или цифровой 3D-модель. Это может быть сделано в различных процессах, в которых материал осаждается, соединяется или затвердевает под управлением компьютера, при этом материал добавляется друг к другу (например, пластмассы, жидкости или порошковые зерна сплавляются), обычно слой за слоем.
Здесь представлено множество различных вариантов для3D печать:
• Моделирование методом наплавленного осаждения (FDM)l. Это помогает создавать прототипы изделий путем наслоения снизу вверх с помощью тепла и термопластичных нитей. В таких машинах используются различные материалы, как дорогие, так и доступные.
• Стереолитография(SLA) lis - еще один метод 3D-печати, основанный на использовании ультрафиолетового лазера, который отверждает слои в фотореактивной эпоксидной смоле. Он более точен, чем FDM, и является отличным выбором для инженеров, которым нужны мелкие детали или другая детальная работа.
• Селективное лазерное спекание (SLS) 3Dl печати, мощный лазер сплавляет крошечные частицы полимерного порошка. Хотя мы не будем обсуждать этот метод 3d-печати, важно подчеркнуть, что для всех типов аддитивного производства существуют различные материалы.
• Изготовление из плавленой нити(FFF) Это экструзионный процесс, при котором объект создается путем послойного нанесения расплавленного материала. Используемые пластики соответствуют тем же термопластам, которые можно найти в обычном производствепроцессы, такие как ABSl и нейлон.
• Литье lVacuum - это быстрая и экономичная альтернатива 3D-печати. Мастер-модель изготавливается из силиконовой резины, заполненной полиуретановой смолой, которая затем помещается в вакуум. В результате этого процесса смола затвердевает, удаляя из материала все пузырьки воздуха, и в итоге получается идеальная копия мастер-модели.
• CNCэто субтрактивный производственный процесс. Он начинается с закрепления блока металлического или пластикового материала внутри CNC Мельница. С помощью G-кода CNC lmachine запрограммирован на быстрое фрезерование деталей из блока сырья. Он предназначен как для быстрого создания прототипов, так и для мелкосерийного производства конечных компонентов.
2. Материал:
♦ Полимолочная кислота, или PLA: Биоразлагаемые PLA, Производится из кукурузного крахмала и сахарного тростника, является излюбленным3DМатериал для печати, поскольку он более экологичен, чем большинство других материалов. Это также приводит к созданию более прочных продуктов в целом. PLA это самый дешевый материал для 3D lprinting и используется как в домашних условиях, так и на крупных промышленных объектах.
♦ Другие материалы могут быть использованы для3Dпечать: ASA/PET/PC/PC-ABS/PETG/TPU/PEEK/PP/lАлюминий/медь/латунь/нержавеющая сталь/сталь/железо/сплав/цинк/титан
♦ Полиамид. Полиамид является широко распространенным выбором для 3Dlprinting, как в быту, так и в промышленности, потому что он очень разнообразен. Он дешев, включает в себя переплетающиеся и соединяющиеся детали, его можно красить и окрашивать.
♦ Акрилонитрил-бутадиен-стирол или ABS: Производители склоняются к ABS, потому что он обеспечивает прочность благодаря нитям в форме макарон. Его иногда называют пластиком Lego, он бывает разных цветов и идеально подходит для домашнего использования. 3D

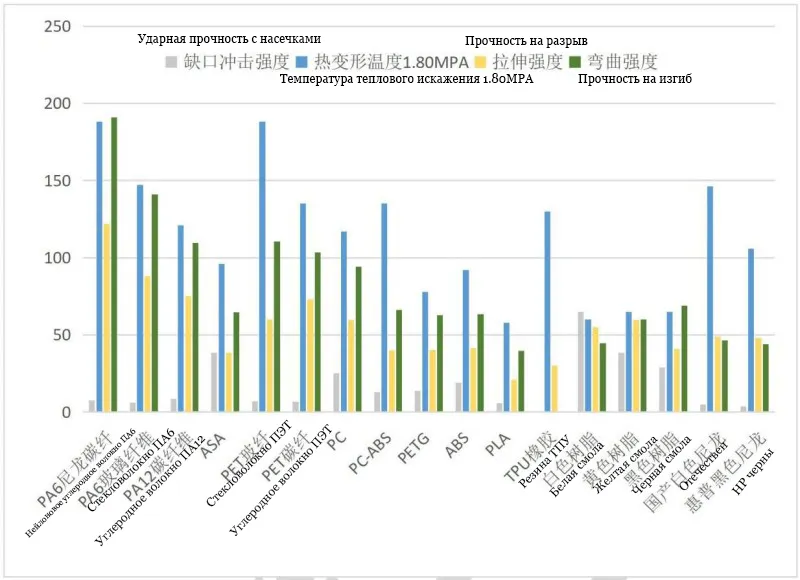

3. Параметры работы материала
Характеристики материала нейлон PA
| Общие физические свойства | NO.HY1031
PA6 Нейлон углеродное волокно |
NO.HY1030
PA6 стекловолокно |
NO.HY1029
PA12 углеродное волокно |
NO.HY1036
ASA |
| Плотность(ISO1183) | 1.15g/cm³ | 1.16g/cm³ | 1.06g/cm³ | 1.1g/cm³ |
| Цвет | Черный | Черный | Черный | Белый |
| Thermal performance | ||||
| Температура плавленияISO11357) | 231℃ | 225℃ | 167℃ | 260℃ |
| Температура теплового искажения 0,45MPA | 188℃ | 147℃ | 121℃ | 96℃ |
| Температура теплового искажения 1.80MPA | 113℃ | 101℃ | 99℃ |
| Механические свойства | ||||
| Прочность на разрыв(ISO527) | 121.77± 4.28 MPa | 88.04± 3.14 MPa | 75.20± 0.32 MPa | 38.5±1.6 MPa |
| Модуль растяжения(ISO527) | 7807.99±517.99MPa | 4833.79±219.03 MPa | 3113.28±92.49MPa | 2317±246MPa |
| Разрывное удлинениеISO527) | 1.88±0.11% | 2.19±0.12% | 4.32±0.22% | 5.2±1.4% |
| Прочность на изгиб(ISO178) | 190.85±2.07 MPa | 140.9±11.55 MPa | 109.69±2.04 MPa | 64.49±1.3 MPa |
| Модуль упругости(ISO179) | 8512.22±241.31 MPa | 4582.11±150.66 MPa | 3146.25±74.89 MPa | 2399±147 MPa |
| Ударная прочность с надрезом(ISO179) | 7.74±1.13KJ/m² | 5.97±0.99KJ/m² | 8.7±0.62KJ/m² | 38.5±1.6J/m² |
Материальные характеристики PET PEEK
| Общие физические свойства | NO.HY1026
PET стекловолокно |
NO.HY1027
PET углеродное волокно |
NO.HY1042
PEEK |
NO.HY1042
PEEK углеродное волокно |
| Плотность(ISO1183) | 1.35g/cm³ | 1.30g/cm³ | TEXT | TEXT |
| Цвет | Черный | Черный |
| Thermal performance | ||
| Температура плавления(ISO11357) | 251℃ | 251℃ |
| Температура теплового искажения 0,45MPA | 188℃ | 135.1℃ |
| Температура теплового искажения 1.80MPA | 113℃ | 109.4℃ |
| Механические свойства | ||
| Прочность на разрыв(ISO527) | 65.06±0.56 MPa | 73.01±1.04 MPa |
| Модуль растяжения(ISO527) | 3732.63±57.85 MPa | 5587.47±284.23 MPa |
| Разрывное удлинение(ISO527) | 3.18±0.14% | 2.45±0.15% |
| Прочность на изгиб(ISO178) | 103.48±1.91 MPa | 110.43±1.98 MPa |
| Модуль упругости(ISO179) | 3596.25±209.23 MPa | 5301.76±190.14 MPa |
| Ударная прочность с надрезом(ISO179) | 7.0±0.82KJ/m² | 6.81±0.23KJ/m² |
Материальные характеристики PC PP
| Общие физические свойства | NO.HY1032
PC |
NO.HY1033
PC-ABS |
NO.HY1034
PP |
NO.HY1035
POM |
| Плотность (ISO1183) | 1.35g/cm³ | 1.1g/cm³ | TEXT | TEXT |
| Цвет | Белый | Белый |
| Тепловые характеристики | ||
| Температура плавления (ISO11357) | 220℃ | 232℃ |
| Температура теплового искажения 0,45MPA | 117℃ | 135℃ |
| Температура теплового искажения1.80MPA | 103℃ | 122℃ |
| Механические свойства | ||
| Прочность на разрыв (ISO527) | 59.7±1.8MPa | 39.9±1.0 MPa |
| Модуль растяжения (ISO527) | 2084±65 MPa | 1832±65 MPa |
| Разрывное удлинение (ISO527) | 12.2±1.4% | 4.2±1.4% |
| Прочность на изгиб (ISO178) | 94.1±0.9MPa | 66.3±1.3 MPa |
| Модуль упругости (ISO179) | 2044±55 MPa | 2081±106MPa |
| Ударная прочность с надрезом (ISO179) | 25.1±1.9KJ/m² | 13±2KJ/m² |
| Общие физические свойства | NO.HY1038
PETG |
NO.HY1039
ABS |
NO.HY1040
PLA |
NO.HY1041
TPU |
| Плотность (ISO1183) | 1.24g/cm³ | 1.05g/cm³ | 1.25g/cm³ | 1.17g/cm³ |
| Цвет | Полупрозрачный | Белый | Многоцветный | Белый |
| Тепловые характеристики | ||||
| Температура плавления (ISO11357) | 220℃ | 240℃ | 162.6℃ | 185℃ |
| Температура теплового искажения 0,45MPA | 78℃ | 92℃ | 57.8℃ | 130℃ |
| Температура теплового искажения1.80MPA | 73℃ | 86℃ | 52℃ | 118℃ |
| Механические свойства | ||||
| Прочность на разрыв (ISO527) | 40.3±0.6 MPa | ±0.27 MPa | 20.9±2.0 MPa | 30.0±0.66 MPa |
| Модуль растяжения(ISO527) | 1780±80MPa | 2351±92 MPa | 1882±141 MPa | 6.17±0.19MPa |
| Разрывное удлинение(ISO527) | 10.1±0.6% | 15.5±3.3% | 34.5±8.1% | 586.8±15.3% |
| Прочность на изгиб (ISO178) | ±0.4 MPa | 63.3±0.69 MPa | 39.6±1.1 MPa | / |
| Модуль упругости (ISO179) | ±54 MPa | 2359±233 MPa | 2695±541 MPa | / |
| Ударная прочность с надрезом(ISO179) | ±2.3KJ/m² | 19.15±0.61KJ/m² | 5.7±0.4KJ/m² | / |
Характеристики материала смолы
| Общие физические свойства | NO.HY2210
белая смола |
NO.HY2211
Желтая смола |
NO.HY2212
Черная смола |
NO.HY2213
Прозрачный |
| Плотность(ISO1183) | 1.127g/cm³ | 1.127g/cm³ | 1.11g/cm³ | 1.090g/cm³ |
| Цвет | Белый | Желтый | Черный | Прозрачный |
| Тепловые характеристики | ||||
| Температура плавления (ISO11357) | / | / | ||
| Температура теплового искажения 0,45MPA | 55-60℃ | 65-70℃ | 58-70℃ | 50-55℃ |
| Температура теплового искажения1.80MPA |
| Механические свойства | ||||
| Прочность на разрыв (ISO527) | 55±5MPa | 59.75±0.6 MPa | 41±8 MPa | 50±5 MPa |
| Модуль растяжения (ISO527) | 2100±100MPa | 2134±65 MPa | 2649±60MPa | 2250±100 MPa |
| Разрывное удлинение(ISO527) | 12±2% | 5.2±0.6% | 7±2% | 5.0±2.0% |
| Прочность на изгиб(ISO178) | 44.7±0.43 MPa | 60±5.1 MPa | 69±8 MPa | 60±5.1 MPa |
| Модуль упругости (ISO179) | 1700±91 MPa | 1885±54 MPa | 2750±40MPa | 2000±88 MPa |
| Ударная прочность с надрезом(ISO179) | 65±0.63KJ/m² | 38.44±0.83KJ/m² | 29±5KJ/m² | 35±0.41KJ/m² |
Характеристики материалов из металлов
| Общие физические свойства | NO.HY3310
Титановый сплав TI64 |
NO.HY3311
Алюминиевый сплавALSi7MgLA |
NO.HY3312
Нержавеющая сталь316l |
NO.HY3313
Литьевая сталь |
| Плотность (ISO1183) | 4.44/cm³ | 4.45/cm³ | 7.9/cm³ | 8.00/cm³ |
| Свойства печати | ||||
| Прочность на разрыв | 1280±40MPa | 190±20MPa | 670±30MPa | 1090±50MPa |
| Прочность на изгиб | 1110±50MPa | 400±30MPa | 550±30MPa | 850±50 MPa |
| Разрывное удлинение | 13±2% | 12±3% | 42±3% | 17±3% |
| Твердость | 360±30 | 75±20 | 190±10 | 33±3 |
Характеристики материалов для SLS
| Общие физические свойства | NO.HY4410
Белый нейлон |
NO.HY4411
PA12 Белый нейлон |
NO.HY2212
Черная смола |
| Плотность (ISO1183) | 0.95g/cm³ | 0.95g/cm³ | 1.3g/cm³ |
| Цвет | White | White | Black |
| Тепловые характеристики | |||
| Температура плавления (ISO11357) | 183℃ | 176℃ | 180℃ |
| Температура теплового искажения 0.45MPA | 146.2℃ | 163℃ | 175℃ |
| Температура теплового искажения1.80MPA | 83.5℃ | - | 106℃ |
| Механические свойства | |||
| Прочность на разрыв (ISO527) | 46 MPa | - | 48 MPa |
| Модуль растяжения (ISO527) | 1602 MPa | - | 1700 MPa |
| Разрывное удлинение (ISO527) | 36% | - | 20% |
| Прочность на изгиб(ISO178) | 46.3 MPa | - | - |
| Модуль упругости(ISO179) | 1300 MPa | 1500 MPa | - |
| Ударная прочность с надрезом(ISO179) | 4.9KJ/m² | 4.4KJ/m² | 3.5KJ/m² |

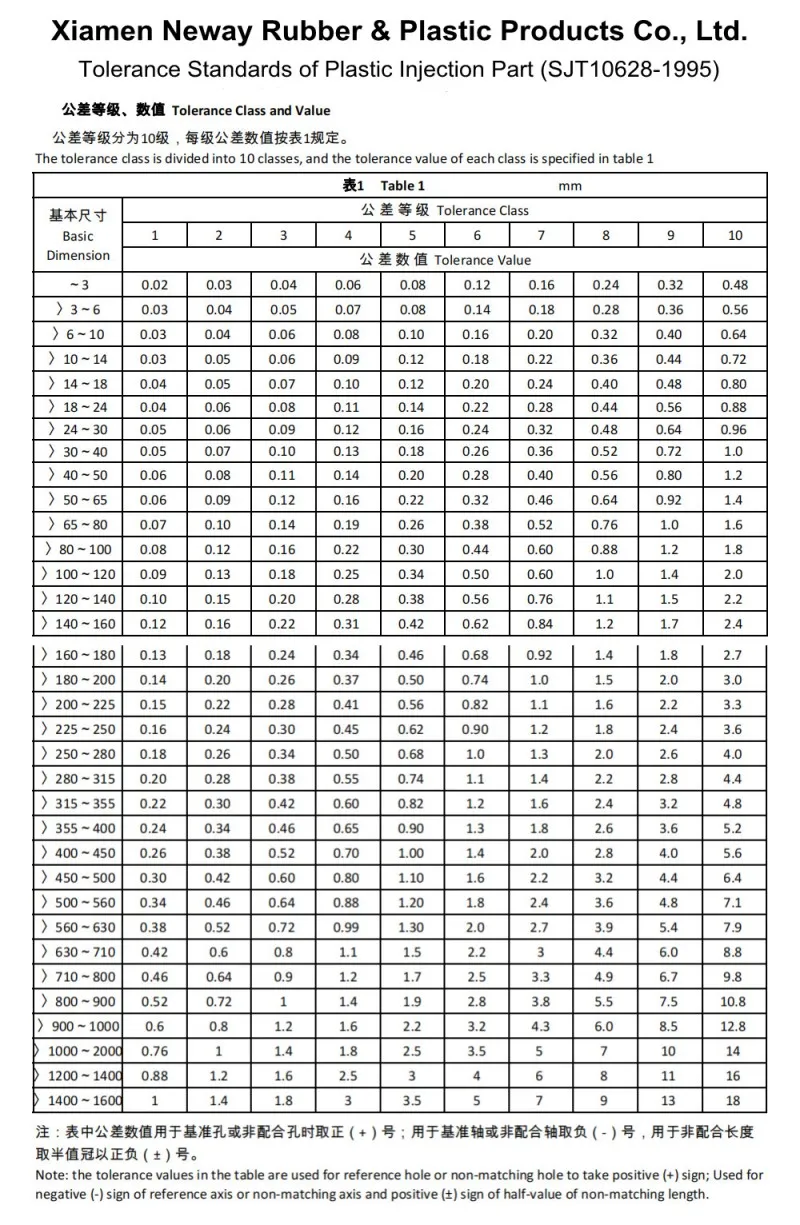

4. Стандарт допуска:
Мы можем изготовить детали в соответствии с вашими требованиями к допуску, если у вас нет особых требований к допуску, наш допуск соответствует стандарту SJ/T10628-1995, класс 6.
5. Обработка поверхности
Общая полировка/обработка/окраска

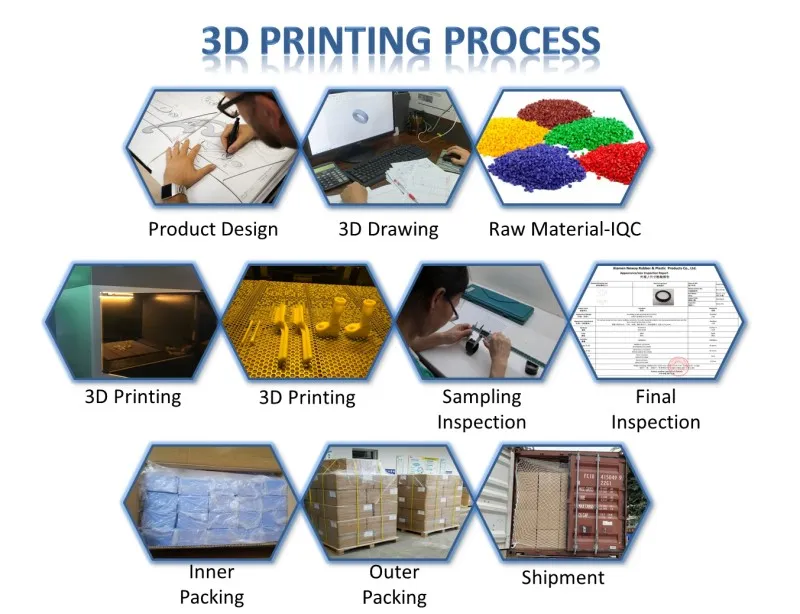

6. Диаграмма технологического процесса
Как только заказ будет подтвержден, мы организуем закупку сырья и проверим его, а затем начнем изготовление детали, проверим ее, как только образец будет готов. Для массового заказа, мы будем делать 100% инспекции, и отправить отчет о тестировании для клиентов. Для деталей, пожалуйста, найдите ниже.
7. Контроль качества
NEWAY’s качество на 100% соответствует ISO9001 Стандарт. Мы серьезно заботимся о контроле качества, начиная с IQC на OQC, на каждом этапе производства.
NEWAY посвящена строгому контролю качества и внимательному обслуживанию клиентов. Мы стремимся превзойти ожидания наших клиентов во всех аспектах процесса производства продукции и осознаем свою большую ответственность перед нашими клиентами.
Все наши материалы закупаются у сертифицированных поставщиков. По прибытии все материалы будут подвергнуты проверке качества на складе. После того, как предварительный образец будет подтвержден, он будет немедленно запечатан. Дородовой выборочный контроль, внутриутробный выборочный контроль и послеродовой выборочный контроль, и результаты проверки будут своевременно зарегистрированы. Все файлы можно отследить.

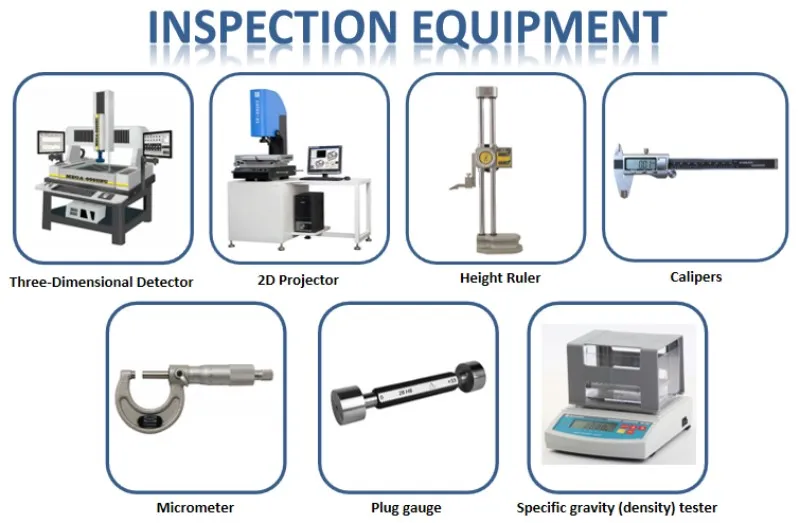

Ниже приведены некоторые виды инспекционного оборудования для справки:
